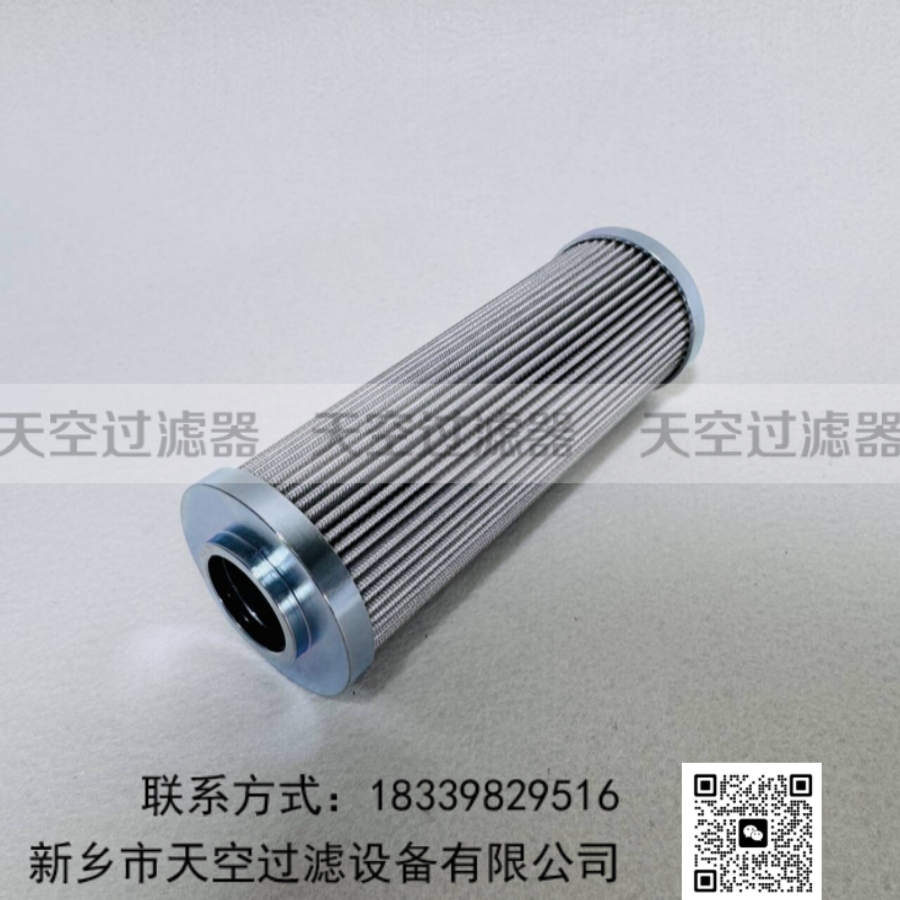

VLFM32R-20P24F 是VLF-R 型无阀低压管路过滤器及其配套滤芯的组合型号，由壳体代号 VLFM32R 与滤芯代号 20P24F 组成，用于液压泵吸油口与低压管路的油液过滤。

VLF32R 规格的接口口径为 100A，在运动粘度 50 mm²/s、10 μm 纸质滤材条件下额定流量约 1200 L/min；滤芯 20P24F 为 20 μm 纸质滤材。

产品概述

VLF／VLF-R 系列是原厂无阀式吸油与低压管路过滤器主力产品。该系列把开闭阀门集成在过滤器本体内，用附带的扳手或手柄即可同时开闭两个接口，省去外部截止阀，简化液压回路并降低成本；两台并联安装时，可关闭其中一台在线清洗，不影响系统运行。

过滤器标配目视式差压检测器，可直接观察滤芯堵塞状态（可选配电接点式检测器用于报警或联锁）；同时标配旁通机构，滤芯堵塞时自动旁通以保证安全。壳体代号中的 M 表示带磁铁附件，可吸附油液中的铁磁性磨屑。

VLF-R 为无阀低压管路过滤器，最高使用压力 1 MPa、试验压力 1.5 MPa；标准 VLF 型为吸油管路用。两者滤芯结构相同，滤材可按工况选择纸质、不锈钢网或铝制缺口线。

技术参数（仅供参考）

• 产品类型：无阀低压管路过滤器／吸油管路过滤器（含滤芯）
• 型号：VLFM32R-20P24F（壳体 VLFM32R ＋ 滤芯 20P24F）
• 系列规格：VLF／VLF-R 系列 06／08／12／16／20／24／32／40／48
• 接口口径（VLF32R）：100A
• 额定流量（VLF32R）：约 1200 L/min（50 mm²/s、10 μm 纸质滤材条件）
• 最高使用压力（VLF-R）：1 MPa；试验压力 1.5 MPa
• 滤芯过滤精度：20 μm（代号 20）
• 滤材：纸质（P，可做 3／5／10／20／40 μm）；不锈钢丝网（S，5～400 μm）；铝制缺口线（A，60～250 μm，限 06～16 规格）
• 接口／连接方式：代号 24 ＋ F（插焊法兰；T 为螺纹法兰）
• 压力损失：约 0.03～0.05 MPa（依规格不同）
• 标配附件：目视式差压检测器、旁通机构
• 可选附件：电接点式检测器（E）、磁铁（M）、旁通 0.2 MPa 规格（B，限 06～20）
• 适用介质：通用矿物油；水-乙二醇（W）、磷酸酯（F）、脂肪酸酯（QE）需选对应材质版本

型号编码规则

• 流体种类：无符号＝通用矿物油；W＝水-乙二醇系；F＝磷酸酯系；QE＝脂肪酸酯系
• 机种：VLF＝无阀吸油管路过滤器；VLF-R＝无阀低压管路过滤器
• 附件／检测器：无符号＝目视堵塞检测器；E＝电接点检测器；M＝磁铁
• 系列号：06／08／12／16／20／24／32／40／48（VLF-R 写作 06R～48R）
• 过滤精度：以 μm 表示（如 10＝10 μm、20＝20 μm、100＝100 μm）
• 滤材：P＝纸质；S＝不锈钢丝网；A＝铝制缺口线
• 连接口径与连接方式：如 24F＝口径 24 配插焊法兰（T 为螺纹法兰）

主要作用与功效

滤除油液中的金属磨屑、型砂与油泥，保护液压泵、阀组与液压马达；

内藏阀门使两接口可同时开闭，换芯时不必另设截止阀，减少泄漏点；

目视差压检测器可直观判断堵塞程度，避免过早或过晚换芯；

旁通机构在滤芯堵塞时保证油路不断流，提升设备安全性；

两台并联布置时可单侧隔离清洗，实现不停机维护。

应用场景

• 船舶液压系统、舵机与甲板机械液压站的吸油口过滤
• 机床、注塑机、压铸机液压泵吸油管路
• 冶金、矿山设备低压液压管路
• 润滑站、液压动力单元的低压回路过滤
• 水-乙二醇、磷酸酯抗燃油等特殊介质的液压系统

选型与替代说明

VLF／VLF-R 系列的滤芯代号中，末段数字与壳体系列号必须对应，例如 24 号系列配 20P24F 滤芯、32 号系列配 20P32F 滤芯。选购时请核对原机壳体上的系列号（VLF24R／VLF32R 等）与旧滤芯实物尺寸、接口形式，避免因壳体与滤芯规格不匹配造成装不进或旁通泄漏。

滤材选择需与介质匹配：普通矿物油可选纸质滤材；高压差、需清洗复用的场合宜选不锈钢丝网；水-乙二醇、磷酸酯、脂肪酸酯等介质需指定对应的材质版本。

新乡市天空过滤设备有限公司专业生产船用滤芯、液压油滤芯、天然气滤芯、金属网滤芯与替代进口滤芯，产品出口 113 个国家和地区。
