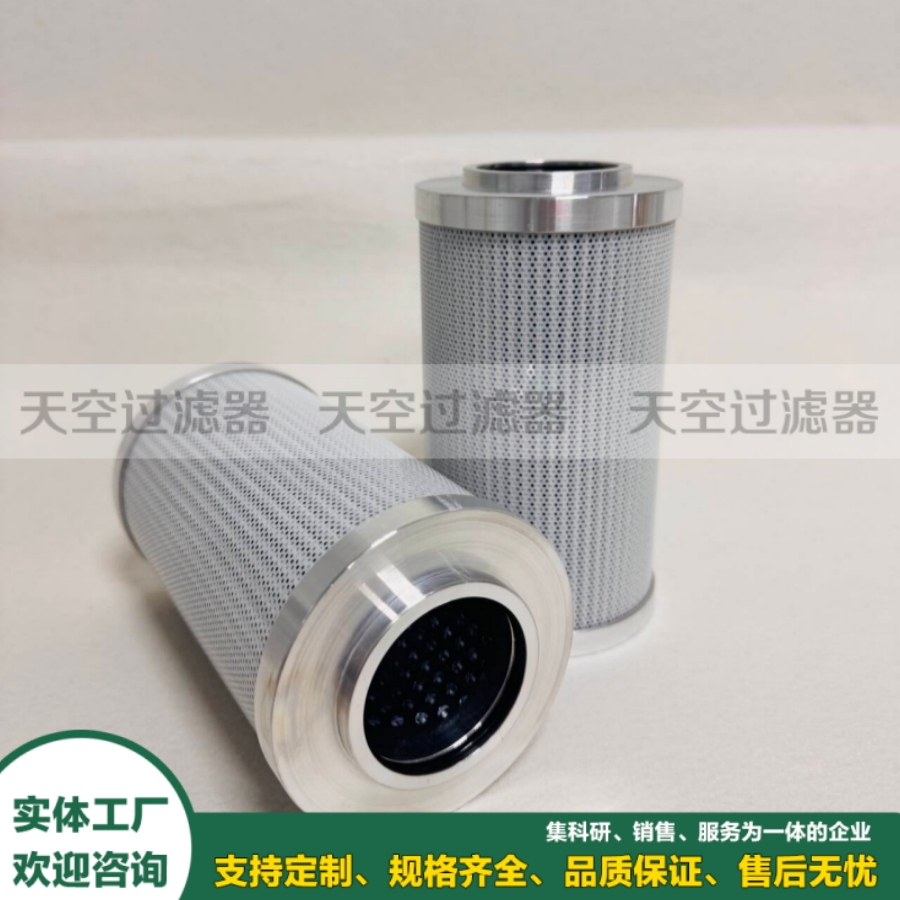

1.21.20 D 05 RT-PLEAT /-V 是回油管路折叠滤芯，常见于盾构机、工程机械与工业液压站的回油过滤。型号里的每一段都对应确定的规格，读懂了就不会拿错件。

回油滤芯装在系统回油路上，处理的是「干完活」的油：它要接住所有元件磨损下来的金属微粒，把油液清洁度拉回安全区，再送回油箱。这一级过滤做不好，污染物会在下一次循环里继续磨损元件。

编码逐段拆解

同系列的完整规格组合可查：1.21.08、1.21.13、1.21.20、1.21.40 四档规格，每档都提供 D03、D05、D07、D12、D20 五种精度，并可选 /-V 与 /-SFREE 后缀。这说明该系列是按「规格 × 精度 × 密封」三维组合供货的，订货时必须把三段都写全。

同系列可选精度

技术参数

上表中系列、规格档位、精度与密封材质均由型号直接读出；具体外径、高度、内径与接口形式需按过滤器壳体或实物测绘确认。

回油过滤在系统里的位置

• 它是系统的最后一道关口：所有元件磨损产生的颗粒最终都汇集到回油路，这一级过滤决定了回到油箱的油有多干净。
• 与压力过滤分工不同：压力滤芯保护下游精密元件，回油滤芯保护整个油箱与下一次循环。
• 纳污容量要求高：回油滤芯面对的是全系统的污染物，设计上纳污量大于同规格压力滤芯。
• 旁通阀是保护不是妥协：低温启动或滤芯堵塞时旁通开启，避免滤芯被压溃把污染物一次性冲进油箱。
• 回油滤芯不能省：省掉这一级，污染物会在油箱、泵、阀之间无限循环。

适用场景

• 盾构机与掘进机：主驱动、推进与铰接系统的回油过滤，工况粉尘大、振动强。
• 注塑机与压铸机：液压站回油路，油温高、连续运行。
• 冶金液压站：轧机、连铸设备的回油过滤，对清洁度要求严格。
• 风电变桨与偏航系统：机舱内维护不便，滤芯寿命要求高。
• 工程机械：挖掘机、起重机、旋挖钻机的液压回油回路。

更换提示

• 认准 -V 后缀：FKM 与 NBR 不能互换，装错密封圈在高温油里几周就会硬化渗漏。
• 精度不要随意升级：把 D20 换成 D05，压差会明显上升，低温启动时容易频繁开旁通。
• 换芯前清理滤壳：壳体内沉积的油泥不清掉，新滤芯装进去就开始被污染。
• 检查旁通阀：旁通阀卡在开启位置时，滤芯等于没装，压差表却显示正常。
• 按油液检测定周期：清洁度达到 NAS 9 级或压差报警即更换，不要只看运行小时数。

常见问题

1.21.20 和 1.21.08 能互换吗？不能。两者是不同规格档位，外形尺寸与额定流量都不同，装不进对方的壳体。

不带 /-V 的版本能用吗？要看原机密封材质。原机是 FKM 就必须用 FKM，混用会导致密封失效；如果原机是 NBR，用 FKM 替代通常没问题，但成本更高。
