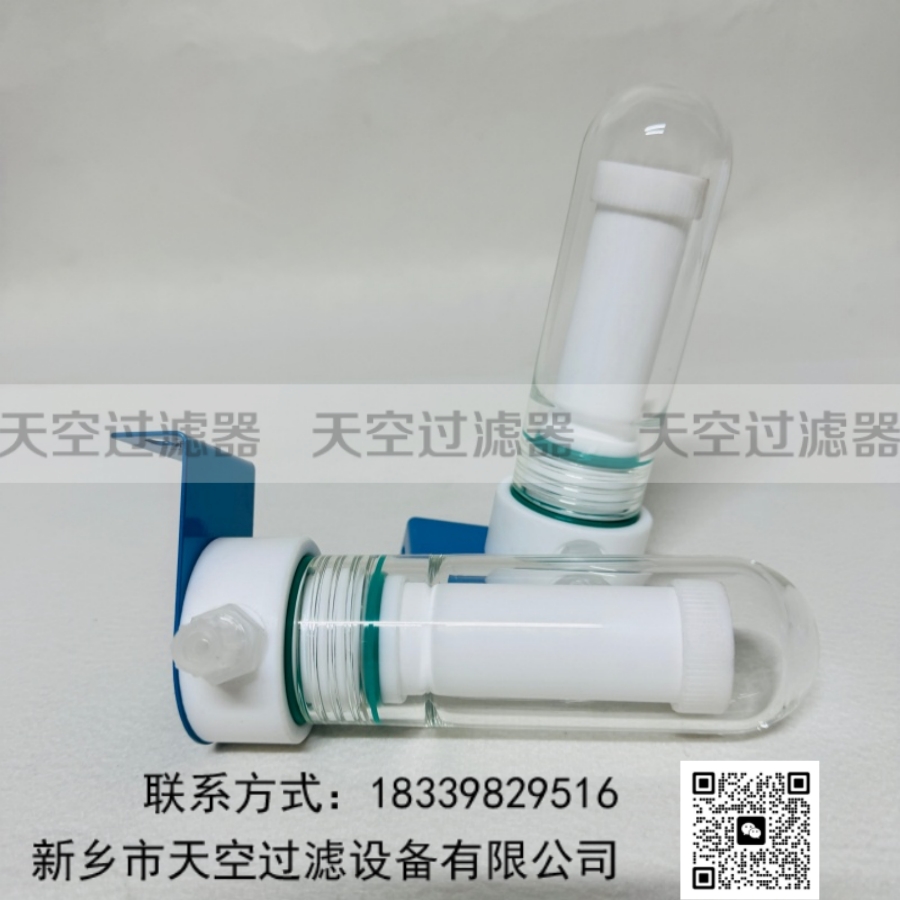

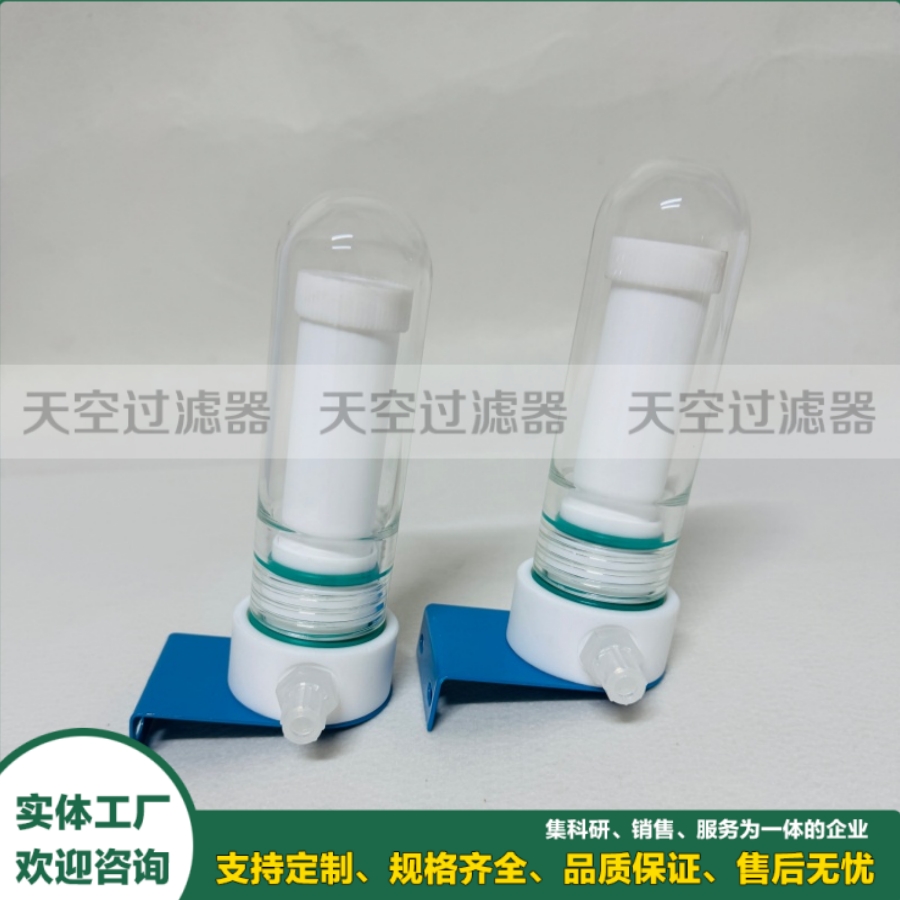

FP-20T（原厂件号 01F1400）是FP 系列通用过滤器，用于气体分析样品预处理系统中的固体颗粒分离，标配深度型 PTFE 滤芯，过滤孔隙率 20 μm。

该过滤器采用模块化设计，滤头、滤体与滤芯可自由组合，同一滤头可换装 2 μm 至 250 μm 不同材质滤芯，广泛用于烟气连续排放监测（CEMS）、工业过程气体分析与环保在线监测等场合。

产品概述

M&C TechGroup Germany GmbH 是德国 Ratingen 的气体分析样品预处理设备专业厂家，其 FP 系列通用过滤器采用极细的深度型滤芯，可可靠分离分析技术中出现的固体颗粒，特别是超细颗粒。

过滤器为模块化结构，滤头、滤体与滤芯三个部件的兼容性使其能够最优地适配各种工艺条件。用户可从多种材质与孔隙率的滤芯中选择，且无需打开滤壳即可从外部判断滤芯的污染程度与状态（FSS 版除外）。

更换滤芯无需任何工具，O 型圈的最佳定位始终保证滤体与滤头之间的可靠密封。过滤器内部结构经过专门设计，当冷凝液滴积聚时，只有不含液体的气体流过滤芯，避免液态水污染滤材并进入下游分析仪。

当环境或介质温度达到 180 ℃ 时，可选用不锈钢 FSS 版本或 FT-H 版本。得益于通用化设计，该系列还可作为分离器（不装滤芯）、液体过滤器，或加装吸附筒后作为吸附过滤器使用。

技术参数（仅供参考）

• 产品类型：气体分析样品预处理用通用过滤器（气体精密过滤器）
• 型号：FP-20T（带凝液接口版 FP-20T-D）
• 原厂件号：01F1400（FP-20T-D：02F1200）
• 标配滤芯：F-20T，PTFE 深度型，20 μm，长 75 mm，件号 90F0004
• 滤头材质：PVDF
• 滤体材质：玻璃
• 样气接口：3 × G 1/4″ 内螺纹（DIN ISO 228/1），其中 1 个封堵
• 凝液接口：GL 25 – ø12 mm（FP-D 版本）
• 最大工作压力：5 bar abs.（@20 ℃）；配 GL 转接头时 5 bar abs.
• 内部死体积：65 cm³
• 过滤面积：70 cm²
• 样气／环境温度：最高 +80 ℃（+176 ℉）
• 接触样气部件材质：PTFE、PVDF、Viton®（FKM）、玻璃
• 安装方式：壁挂式（附安装支架，进出口可 180° 旋转）
• 重量：约 0.4 ～ 1.0 kg
• 滤芯长度：标准 75 mm；可选 150 mm（F…150，过滤面积 140 cm²、死体积 180 cm³）

可选滤芯规格（同一壳体通用）

FP-20T 的滤头与滤体可兼容以下全系列深度型滤芯，按样气工况与所需精度选配：

• F-2T：PTFE，2 μm，75 mm，件号 90F0002
• F-20T：PTFE，20 μm，75 mm，件号 90F0004（FP-20T 标配）
• F-50T：PTFE，50 μm，75 mm，件号 90F0003
• F-3G：玻璃，3 μm，75 mm，件号 90F0005
• F-2GF：玻璃纤维，2 μm，75 mm，件号 90F0011（25 支／包）
• F-0,1GF：玻璃纤维，0.1 μm，64 mm，件号 90F0016
• F-2K／F-20K：陶瓷，2／20 μm，75 mm，件号 90F0006／90F0007
• F-3SS／F-20SS：不锈钢 316，3／20 μm，75 mm，件号 90F0008／90F0010
• F-100SSG／F-250SSG：不锈钢丝网，100／250 μm，75 mm，件号 90F0500／90F0510

流量与压差参考

以下为清洁滤芯通空气时的压差数据（流量按 DIN 1343 标况，即 0 ℃、1013 mbar）：

• 100 Nl/h → F-2T：14 mbar；F-20T：8 mbar
• 200 Nl/h → F-2T：30 mbar；F-20T：18 mbar
• 300 Nl/h → F-2T：48 mbar；F-20T：29 mbar
• 400 Nl/h → F-2T：66 mbar；F-20T：41 mbar
• 500 Nl/h → F-2T：88 mbar；F-20T：55 mbar

主要作用与功效

可靠分离样气中的固体颗粒，特别是亚微米级超细粉尘，保护下游分析仪、传感器与取样泵；

深度型滤材纳污容量大，压差上升平缓，更换周期长；

可从外部直接观察滤芯污染状态，无需拆开滤壳判断更换时机，减少停机；

免工具更换滤芯，维护操作简单，停机时间短；

内部死体积仅 65 cm³，样气置换快，测量响应及时；

可选配凝液接口，与凝液收集器或液体报警传感器联动，防止液态水进入分析仪。

应用场景

• 烟气连续排放监测系统（CEMS）样气预处理
• 工业过程气体分析（化工、石化、冶金、水泥窑炉）
• 环保在线监测与实验室气体分析
• 天然气、沼气、生物质气等燃气成分分析
• 空分、制氢、合成氨等工艺气体检测
• 汽车尾气与发动机台架测试取样

选型与替代说明

同系列按滤头材质分为 FP（PVDF 滤头）、FT（PTFE 滤头）、FS／FSS（不锈钢 316Ti 滤头）四类，滤体均为玻璃（FSS 版为不锈钢）。FP-2T（件号 01F1200）与 FP-20T（件号 01F1400）壳体通用，仅滤芯精度不同。

带凝液接口的 -D 版本最大工作压力为 2 bar abs.，加装 GL 转接头时可达 5 bar abs.。介质温度超过 80 ℃ 的工况应选用 FT-H 或 FSS 版本。

我方按原厂规格供货 F-2T／F-20T／F-50T 等 PTFE 深度滤芯，以及玻璃、玻璃纤维、陶瓷、不锈钢丝网全系列替代滤芯。选购前请提供原厂件号，或滤芯外径、长度与精度要求。

新乡市天空过滤设备有限公司专业生产气体精密过滤滤芯、聚结分离滤芯与替代进口滤芯，涵盖 M&C、Pall、Parker、Donaldson、Hydac 等品牌替代件，产品出口 113 个国家和地区。
